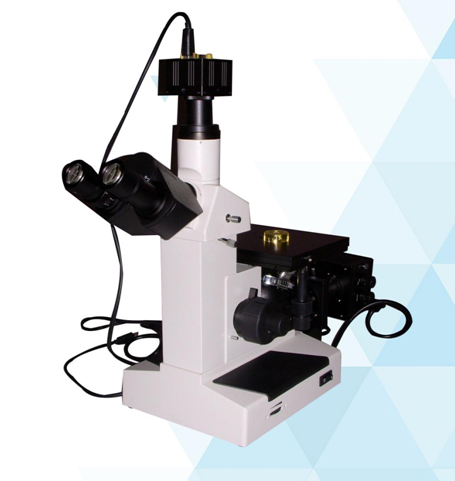

FB-4XC倒置金相顯微鏡
1.FB-4XC倒置金相顯微鏡是國產顯微鏡中較好的顯微鏡之一，物鏡距樣品距離長，鏡頭轉換方便，顯微鏡可放大倍數可達1000倍，并可進行偏光觀察；
2、顯微鏡可和數碼攝像機相連，顯微鏡的圖象可實現高分辨率數值化。
3、三目倒置金相顯微鏡，用于鑒別和分析各種金屬和合金材料的組織結構；鑄件質量鑒定；原材料檢驗或材料處理后的金相組織分析；以及對表面噴涂、裂紋等表面現象進行研究工作。廣泛應用于工礦企業、實驗室和教學及科研領域。
4、操作時拋光面向下，與試樣的高度和形狀無關，無須鑲嵌，使操作比較方便，適合于較大及各種類型的試樣。
5、儀器造型美觀和制造精細，齊全的配置，適合金相組織及滲層、鍍層、融深和裂紋等的觀察分析。
詳細介紹
產品介紹：
1.FB-4XC倒置金相顯微鏡是國產顯微鏡中較好的顯微鏡之一，物鏡距樣品距離長，鏡頭轉換方便，顯微鏡可放大倍數可達1000倍，并可進行偏光觀察；
2、顯微鏡可和數碼攝像機相連，顯微鏡的圖象可實現高分辨率數值化。
3、三目倒置金相顯微鏡，用于鑒別和分析各種金屬和合金材料的組織結構；鑄件質量鑒定；原材料檢驗或材料處理后的金相組織分析；以及對表面噴涂、裂紋等表面現象進行研究工作。廣泛應用于工礦企業、實驗室和教學及科研領域。
4、操作時拋光面向下，與試樣的高度和形狀無關，無須鑲嵌，使操作比較方便，適合于較大及各種類型的試樣。
5、儀器造型美觀和制造精細，齊全的配置，適合金相組織及滲層、鍍層、融深和裂紋等的觀察分析。
6、齊焦物鏡組及升降調焦機構帶有鎖緊裝置，可避免試樣與物鏡的磕碰，適應大批量檢測，提高工作效率。
7、顯微鏡具有二路光學輸出，可作常規使用并提供同步影像輸出，擴展攝像或數碼攝影系統，及專業定量金相圖像分析計算機操作系統。
技術參數：
|
光學系統 |
總放大倍率
消色差物鏡 寬視野目鏡 |
50X、100×、200×、500×、1000× 5X、10×、20×、50×、100×(干鏡頭) WF10×/18mm |
|
測量附件 |
分劃目鏡測微尺 基本結構 |
※ 10×變焦 0.1/18mm測微尺0.01/1mm 倒置式光學輸出三目鏡筒 鉸鏈式 傾角45°瞳距55-75mm 屈光度±5% 可調 |
|
儀器結構 |
物鏡轉換器 雙層機械載物臺 |
5孔滾珠式 180x150mm 移動范圍70x50mm 載物板Φ10/Φ20 mm |
|
照明系統 |
調焦機構 明場照明 偏光裝置 |
同軸粗微動 升降范圍30 mm 微調格值0.002mm 升降鎖緊和扭力調節 柯勒照明 可變孔徑和視場光欄 亮度可調 鹵素燈20W/6V 濾色片: 黃/綠/藍/磨砂 可插入式起偏振片,垂直照明裝置不僅能進行一般金相分析、微粒分析測試，還可以對不透明物體進行分析、觀察。 |
|
電源 |
輸入功率 |
AC220V/50Hz 30VA |
|
選配件 |
重量體積 |
儀器重量：10Kg 包裝體積（長x寬x高）340x400x460Cm |
物鏡：
平場消色差物鏡
數值孔徑NA
工作距離mm
PL5X （干鏡頭）
0.12
0.25
35.4
15.3
PL20X（干鏡頭）
0.40
7.46
PL50X（干鏡頭）
0.7
0.63
PL100X（干鏡頭）
0.85
0.18
標準配置：
- 儀器主機1臺
- 目鏡筒1組
- 物鏡 5個
- 目鏡2個
- 儀器防塵罩1個
- 測微尺1片
- 工件壓簧片1組
- 隨機文件檔案1套
- 濾色片4片
- 電源線1根
- 備用燈泡2個
- 備用保險絲1支
選配件：
A：目鏡和物鏡：各種放大倍率
B：金相圖像分析測量軟件（基本型）
C：金相自動評級軟件（專業型）
D：品牌計算機
