型號

LEEB981TOFD

檢測范圍：

0-15000；15 米(鋼中、縱波)，透射 30 米（可擴展）

聲速范圍：

(100～20000)m/s

重復頻率：

10-10000

動態范圍：

≥38dB

垂直線性（V）：

V＜1.5%

水平線性(H)：

H＜0.2%

探頭頻率（MHz）

0.2-25

分 辨 力：

>40dB(5P14)

靈敏度余量：

>65dB(深200mmФ2平底孔)

采樣頻率

400M

支持標準數量

支持全部10余種標準

標準智能驗收評定

√

TCG

√

校準方式

雙弧法、兩孔法、V2

藍牙

√

探傷過程錄像

無限時

成像模式

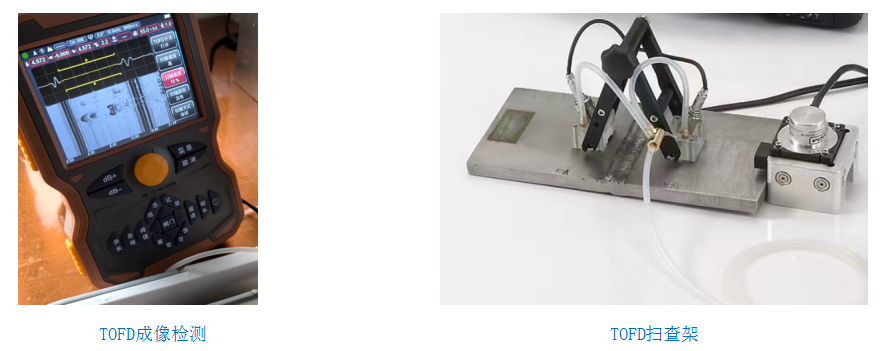

A掃，常規探頭彩色B掃，TOFD探頭B掃、D掃

工作模式

單通道脈沖反射法檢測；單通道TOFD檢測；脈沖反射法與TOFD聯合檢測

掃查架

手動、手推

配色方案

五種

手機APP

√

導出報告方式

U盤直接導出PDF

AWS

√

整體探傷工藝導入

500個可導入導出

球化率測量

√

探頭測試報告

√

數字抑制：

(0～80)%，不影響線性與增益

探頭類型：

直探頭、斜探頭、雙晶探頭、穿透探頭，爬波探頭，表面波探頭

閘    門：

進波門、失波門；單閘門、雙閘門

裂紋測高

√

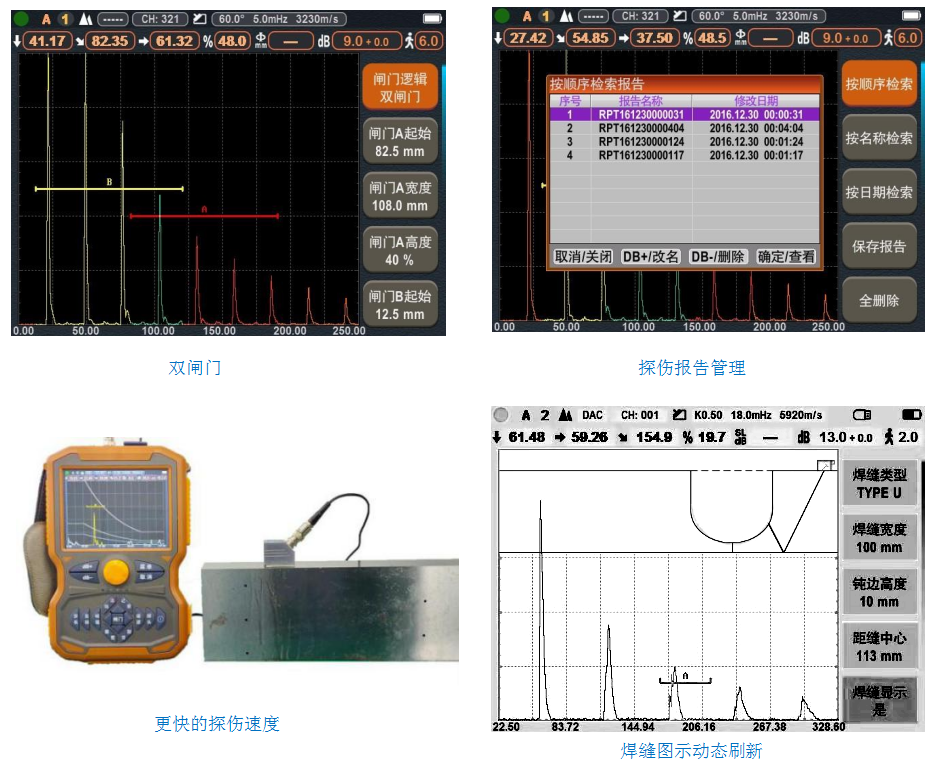

焊縫圖示動態刷新

√

報    警：

蜂鳴報警，LED燈報警

電    源：

直流（DC）9V

電池工作時間：

12小時

外型尺寸：

245×160×38 (mm)

重   量 ：

1.02kg

環境溫度：

(-10～50)℃

相對濕度：

(20～95)%RH

發射強度：

50V、100V、200V、300V、400V、500V分級選擇，適用探頭范圍廣

脈沖寬度：

在30-510范圍內連續調節，以匹配不同頻率的探頭

探頭阻尼：

50Ω、100Ω、150Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求

硬件實時采樣：

高分辨率12位AD轉換器，采樣速度400MHz，波形高度保真

檢波方式：

正半波、負半波、全波、射頻檢波

閘門讀數：

單閘門和雙閘門讀數方式可選；閘門內峰值讀數

參數調節方式

按鈕可調速/對話框

支架

自由角度

總增益量：

120 dB（設有0.1dB、1dB、2dB、6dB步進值）

插頭插座：

BNC/LEMO可選
